布氏硬度壓痕光學測量系統 BrinScan

產品簡介：

?u 現有的布氏硬度計幾乎采用的都是傳統的機械式讀數顯微鏡對布氏壓痕進行讀數測量，讀數顯微鏡對操作員目視讀數技能有較高要求，讀值過程中容易受環境因素影響，造成讀值誤差，讀出壓痕直徑后還需要人工記錄壓痕值，至少經兩次測量求取平均值后，再人工查硬度對照表查找對應的布氏硬度值。

?u BrinScan是基于Windows操作系統開發的自動化布氏硬度壓痕光學測量系統，可與市面上的任何布氏硬度計配合使用，用于取代傳統的機械式讀數顯微鏡，自動測量試樣的布氏硬度值。

?u BrinScan采用先進的機器視覺技術，通過便攜式數字顯微鏡拍攝試樣被布氏硬度計加載試驗力后留下的壓痕，能精確分辨出復雜背景中的壓痕圖像，測量出試樣的布氏硬度值.測量過程中，無需人為對壓痕邊緣進行判定，無需人為記錄壓痕長度數據，無需人為查找硬度對照表，自動測量，自動記錄，自動保存，自動生成硬度測試圖表。

?u 專業測試人員采用機械式讀數顯微鏡人工測量硬度的過程每次在2分鐘左右,測量過程中會產生多重的傳遞誤差，測量效率非常低，而采用BrinScan布氏硬度壓痕測量系統，無需任何專業技術人員，上至公司董事長，下至剛剛?cè)肼毜钠展?，都可輕松在1秒鐘以內對壓痕進行精確測量。

產品應用：

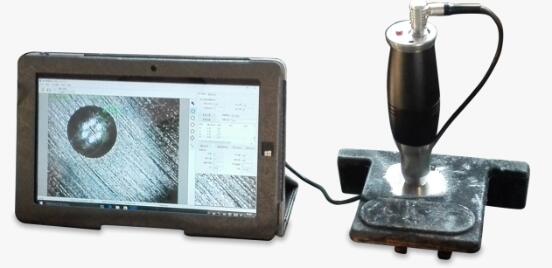

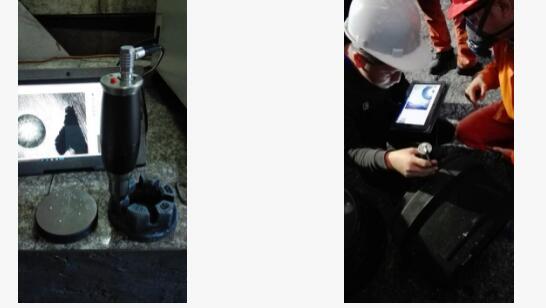

BrinScan可以在實驗室使用，也可搭配Windowns平板電腦或筆記本電腦，在生產現場使用。

產品特點：

1.流線設計:

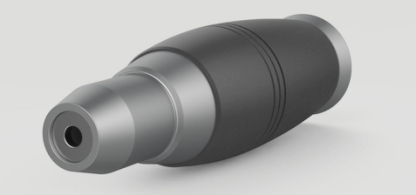

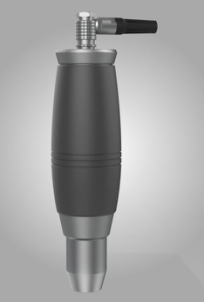

BrinScan便攜式顯微鏡主機采用流線設計，外形時尚，手感舒適。

2.磁吸測頭

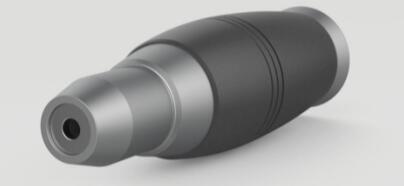

BrinScan測量顯微鏡接觸面采用環形磁鐵，能有效吸附在磁性試樣上，垂直方向，無需用手扶持，就可精確測量。

3.高清圖像

BrinScan顯微鏡主機采用LED環形冷光源，高清光學系統，CMOS數字相機，圖像清晰，有效再現壓痕圖像。

4.自動識別

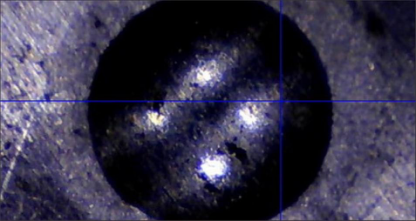

BrinScan自動識別壓痕邊緣，自動對壓痕圓進行多點測量（單圓200點以上），自動計算壓痕直徑求出布氏硬度值。對較大的壓痕，無需滿圓顯示，視場中只要出現1/2以上的圓，就可精確測量。

5.一鍵測量

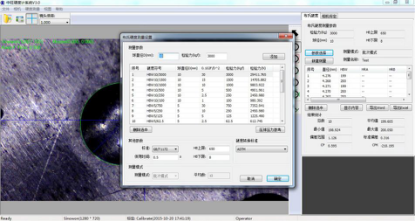

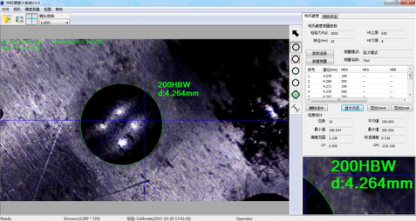

BrinScan軟件界面簡潔大方，無需專業培訓即可上手測量。無需手動框選，只需一鍵操作，就可在動態圖像上生成壓痕直徑值和布氏硬度值, 并可設置上限和下限，自動進行Ng和Pass判定。

同時，BrinScan保留了兩點測圓，三點測圓,框選測圓的基本功能.在手動測圓的過程中，可以采用 “圖像放大鏡”輔助采點，提高手動測圓的精度。

6.校準簡單

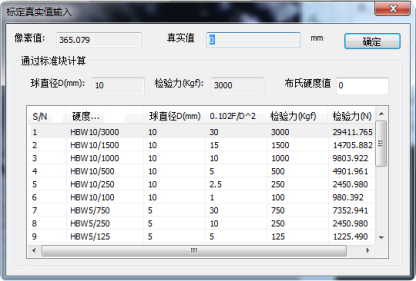

BrinScan可以采用玻璃尺和布氏標準硬度塊進行初始校準.校準一個標尺（K值）后，更換測量標尺，無需再進行校正，直接可用新標尺進行測量。

7.報表輸出

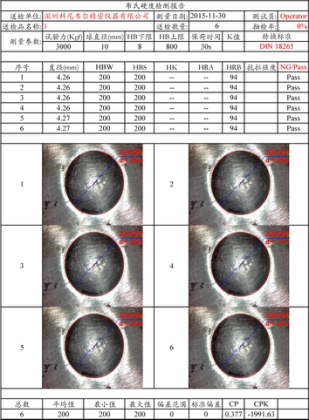

BrinScan直接顯示壓痕直徑值，測量值，最大值，最小值，硬度轉換值（HRA, HRB,HRC,HV,HS,抗拉強度等），自動存儲測量壓痕圖像，并可對檢驗單位（部門）和操作員進行自定義, 自動生成Word或Excel報表，無需再用手工進行記錄。

8.兼容性強

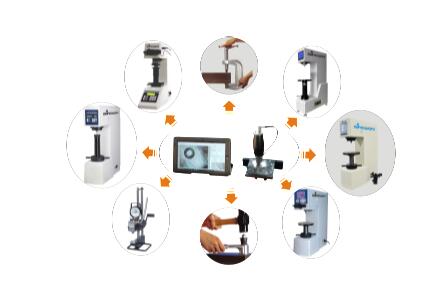

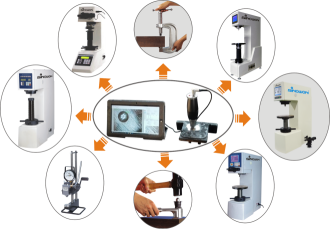

BrinScan可與任何布氏硬度計搭配使用，并有效兼容WIN7，WIN8，WIN10等Windows操作系統。

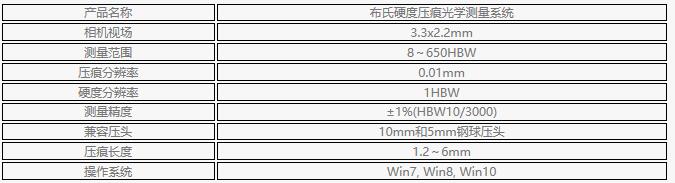

技術參數：

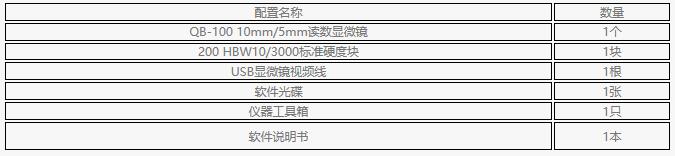

標準配置：

選購配置：
